照明 轮廓或表面 单位：mm
放大倍率 5X 10X 20X 50X 100X
视野范围 71.2 35.6 17.8 7.12 3.5
W 160(64) 93(41) 40(40) 14.6(14.6) 9.5
L 94 94 94 14 6
D 152.4 152.4 116 30.4 19
():使用表面照明时

产品特点： 共同点:
★、投影屏
有效直径:365mm
回转角度(PH-3515F);+/-370º
角度读取(PH-3515F);0.01º/1′(可换)
功能(PH-3515F);调零,ABS/INC切换

★、投影镜头:10X(172-184)
★、放大精度:轮廓照明:+/-0.1%或更小
表面照明:+/-0.15%或更小

★、轮廓照明: 光源:卤素灯泡(24V,150W)
远心系统
高/低亮度转换(PH-3515F)

★、表面照明: 光源:卤素灯泡(24V,200W*)
*150W:PH14LS/SD
光纤倾斜照明

★、数据输出: SPC(仅X,Y坐标数据输出PH-3515F)
★、电源:230VAC,50/60Hz

技术参数：

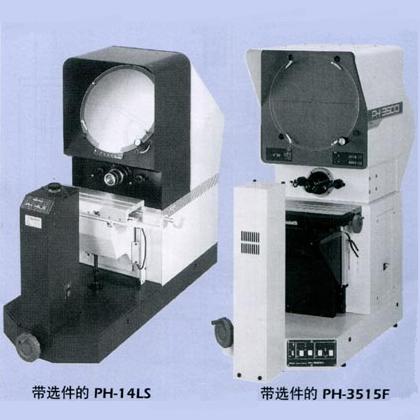

一．型号：PH-3515F
原厂货号：172-847D
XY测量范围 水平：254mm
XY测量范围 垂直：152mm
分辨率：0.001mm
测量仪：光栅尺
工作台尺寸(W×D) ：450×146mm
旋转范围：+/-10º
最大工件重量：45kg
尺寸(W×D×H) ：460×1115×1150mm
重量：150kg

二．型号：PH-14LS
原厂货号：172-803D
XY测量范围 水平：203mm
XY测量范围 垂直：102mm
分辨率：0.001mm
测量仪：光栅尺
工作台尺寸(W×D) ：407×153mm
旋转范围：/
最大工件重量：45kg
尺寸(W×D×H) ：648×1355×1100mm
重量：152kg

三．型号：PH-14SD
原厂货号：172-805D
XY测量范围 水平：203mm
XY测量范围 垂直：102mm
分辨率：0.001mm
测量仪：数显标尺
工作台尺寸(W×D) ：407×153mm
旋转范围：/
最大工件重量：45kg
尺寸(W×D×H) ：648×1355×1100mm
重量：152kg
